Screen Printing

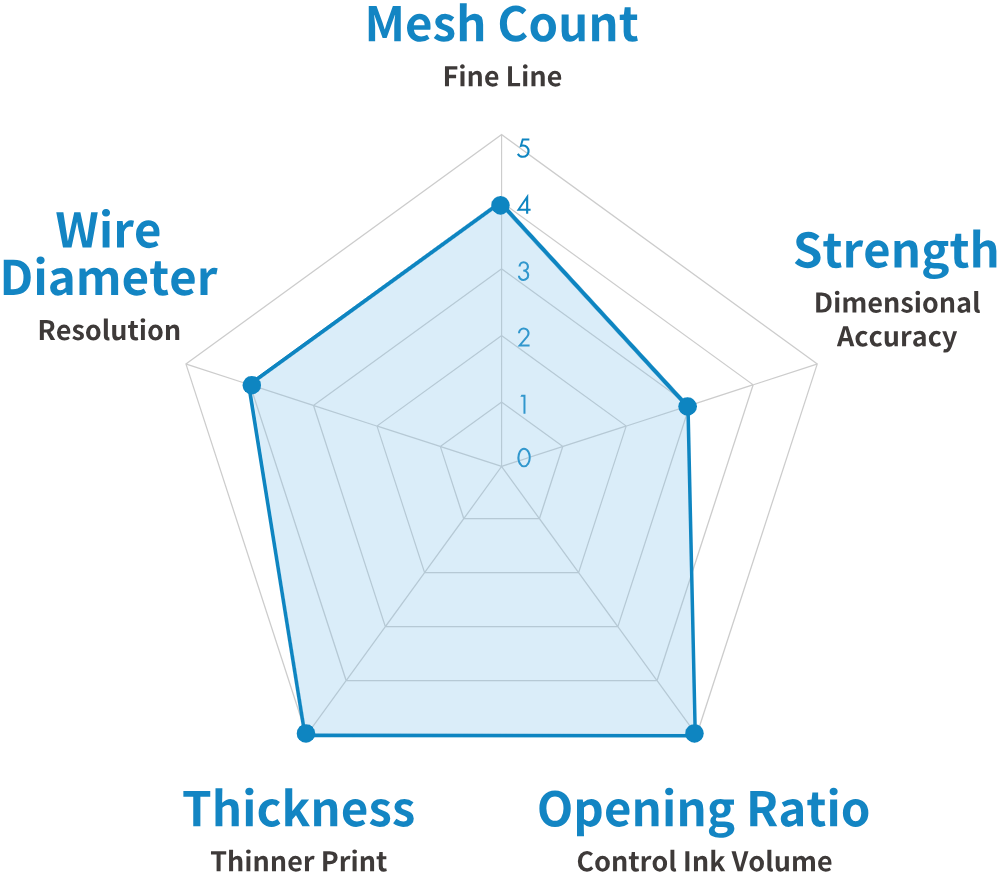

Standard -Type BS
Tela tejida de alambre de acero inoxidable de resistencia básica.
MS-Hardmesh está tejida con alambres que presentan una resistencia a la tracción un 30 % superior a la de la norma BS, con el fin de satisfacer las exigencias de la serigrafía, como una alta precisión dimensional y la durabilidad de las plantillas de serigrafía.

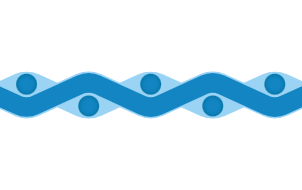

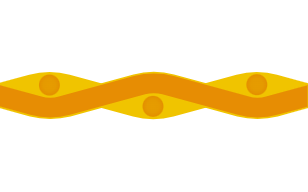

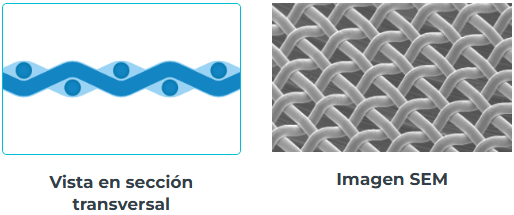

Vista en sección transversal

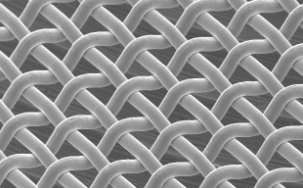

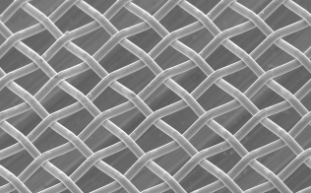

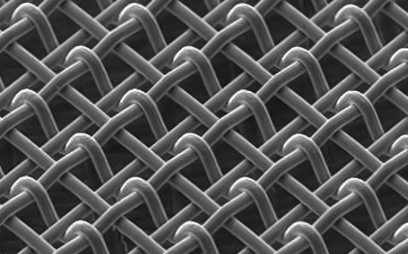

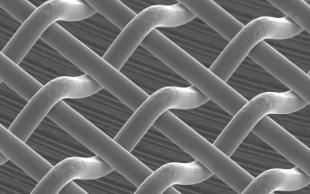

Imagen SEM

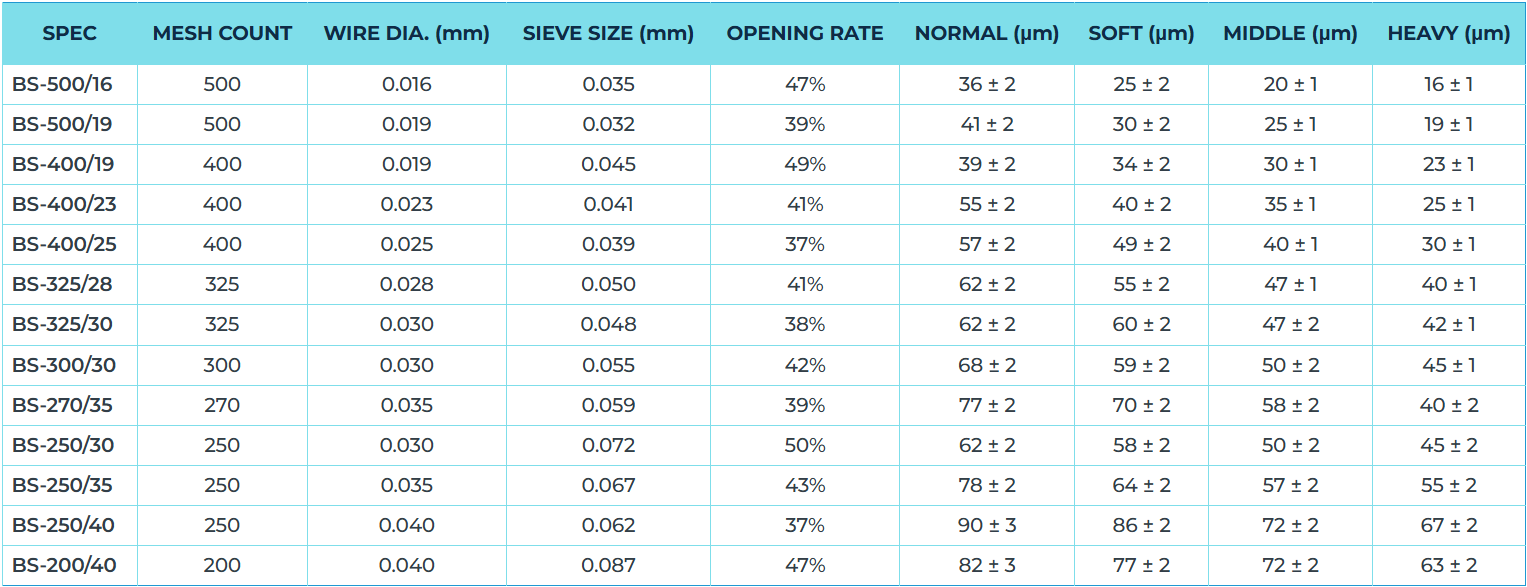

| SPEC | MESH COUNT | WIRE DIA. (mm) | SIEVE SIZE (mm) | OPENING RATE | NORMAL (μm) | SOFT (μm) | MIDDLE (μm) | HEAVY (μm) |
|---|---|---|---|---|---|---|---|---|
| BS-500/16 | 500 | 0.016 | 0.035 | 47% | 36 ± 2 | 25 ± 2 | 20 ± 1 | 16 ± 1 |
| BS-500/19 | 500 | 0.019 | 0.032 | 39% | 41 ± 2 | 30 ± 2 | 25 ± 1 | 19 ± 1 |
| BS-400/19 | 400 | 0.019 | 0.045 | 49% | 39 ± 2 | 34 ± 2 | 30 ± 1 | 23 ± 1 |
| BS-400/23 | 400 | 0.023 | 0.041 | 41% | 55 ± 2 | 40 ± 2 | 35 ± 1 | 25 ± 1 |
| BS-400/25 | 400 | 0.025 | 0.039 | 37% | 57 ± 2 | 49 ± 2 | 40 ± 1 | 30 ± 1 |
| BS-325/28 | 325 | 0.028 | 0.050 | 41% | 62 ± 2 | 55 ± 2 | 47 ± 1 | 40 ± 1 |
| BS-325/30 | 325 | 0.030 | 0.048 | 38% | 62 ± 2 | 60 ± 2 | 47 ± 2 | 42 ± 1 |
| BS-300/30 | 300 | 0.030 | 0.055 | 42% | 68 ± 2 | 59 ± 2 | 50 ± 2 | 45 ± 1 |
| BS-270/35 | 270 | 0.035 | 0.059 | 39% | 77 ± 2 | 70 ± 2 | 58 ± 2 | 40 ± 2 |
| BS-250/30 | 250 | 0.030 | 0.072 | 50% | 62 ± 2 | 58 ± 2 | 50 ± 2 | 45 ± 2 |
| BS-250/35 | 250 | 0.035 | 0.067 | 43% | 78 ± 2 | 64 ± 2 | 57 ± 2 | 55 ± 2 |
| BS-250/40 | 250 | 0.040 | 0.062 | 37% | 90 ± 3 | 86 ± 2 | 72 ± 2 | 67 ± 2 |
| BS-200/40 | 200 | 0.040 | 0.087 | 47% | 82 ± 3 | 77 ± 2 | 72 ± 2 | 63 ± 2 |

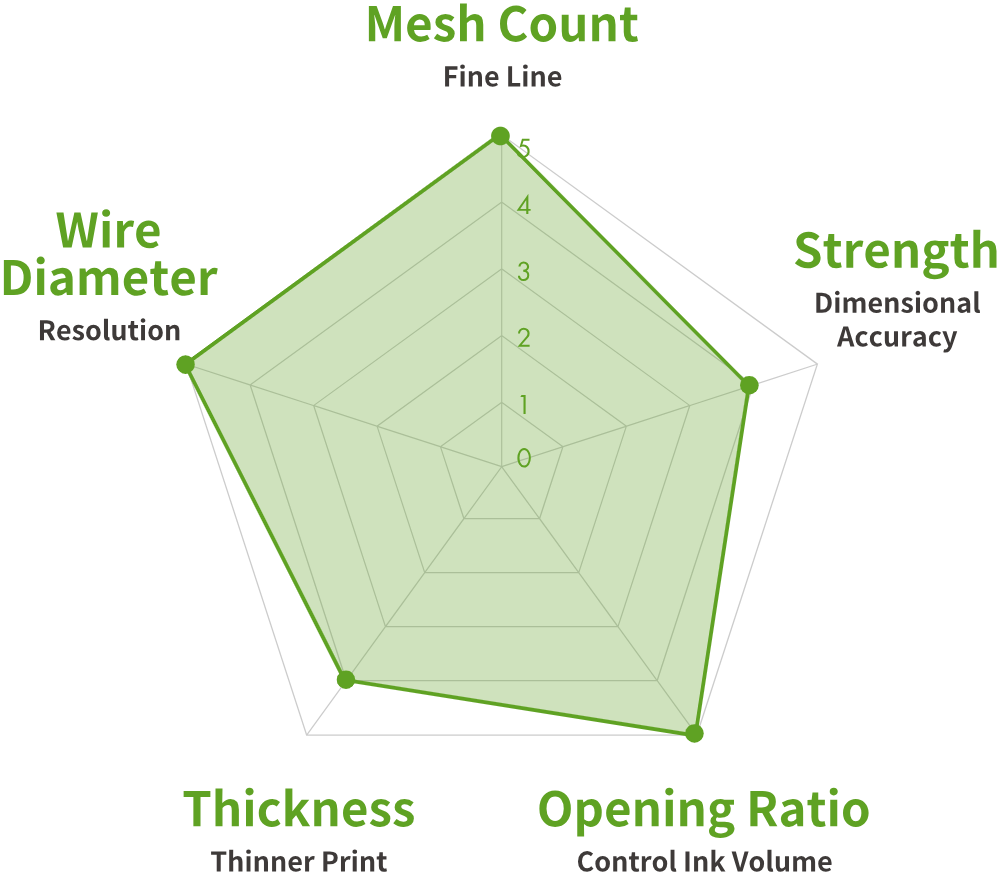

Hardmesh -Type MS
Malla metálica tejida de acero inoxidable de resistencia media-alta
MS-Hardmesh está tejida con alambres que presentan una resistencia a la tracción un 30 % superior a la de la norma BS, con el fin de satisfacer las exigencias de la serigrafía, como una alta precisión dimensional y la durabilidad de las plantillas de serigrafía.
Hemos logrado desarrollar mallas de 640 y 730, que se utilizan principalmente en la industria de los MLCC. También son adecuadas para la impresión de líneas finas y se emplean para trazar líneas de electrodos de 30 micras en aplicaciones de paneles táctiles.

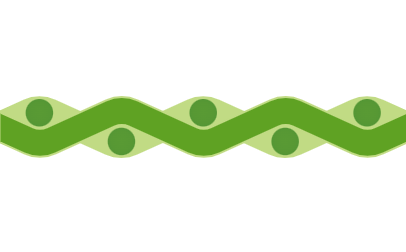

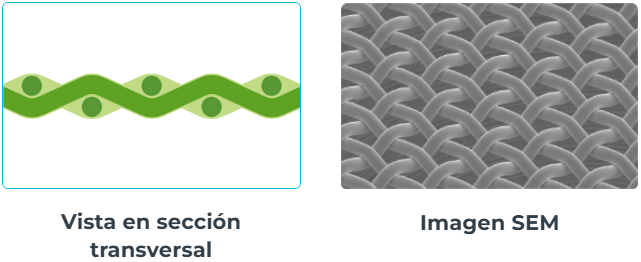

Vista en sección transversal

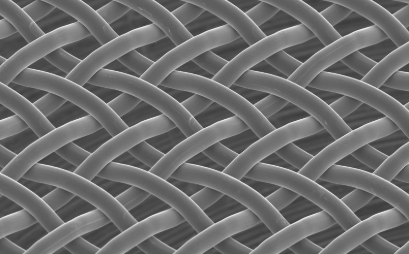

Imagen SEM

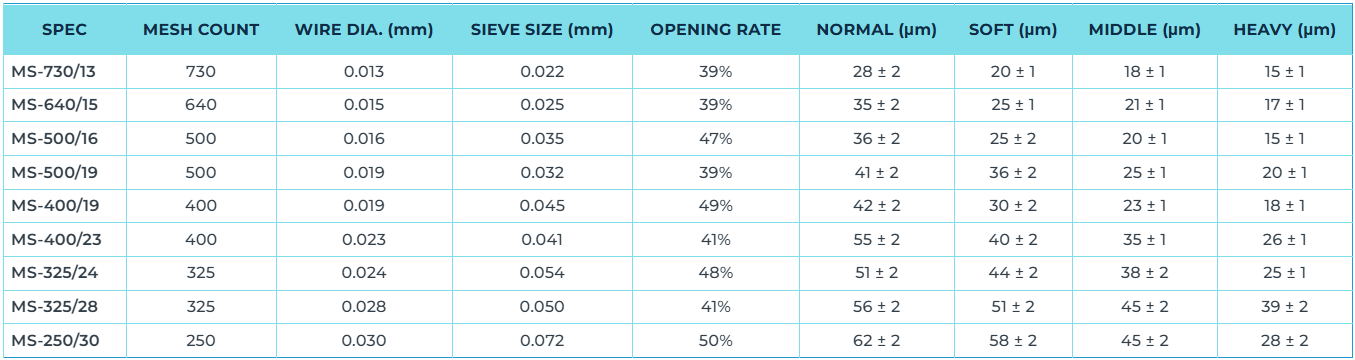

| SPEC | MESH COUNT | WIRE DIA. (mm) | SIEVE SIZE (mm) | OPENING RATE | NORMAL (μm) | SOFT (μm) | MIDDLE (μm) | HEAVY (μm) |
|---|---|---|---|---|---|---|---|---|
| MS-730/13 | 730 | 0.013 | 0.022 | 39% | 28 ± 2 | 20 ± 1 | 18 ± 1 | 15 ± 1 |
| MS-640/15 | 640 | 0.015 | 0.025 | 39% | 35 ± 2 | 25 ± 1 | 21 ± 1 | 17 ± 1 |
| MS-500/16 | 500 | 0.016 | 0.035 | 47% | 36 ± 2 | 25 ± 2 | 20 ± 1 | 15 ± 1 |
| MS-500/19 | 500 | 0.019 | 0.032 | 39% | 41 ± 2 | 36 ± 2 | 25 ± 1 | 20 ± 1 |
| MS-400/19 | 400 | 0.019 | 0.045 | 49% | 42 ± 2 | 30 ± 2 | 23 ± 1 | 18 ± 1 |
| MS-400/23 | 400 | 0.023 | 0.041 | 41% | 55 ± 2 | 40 ± 2 | 35 ± 1 | 26 ± 1 |
| MS-325/24 | 325 | 0.024 | 0.054 | 48% | 51 ± 2 | 44 ± 2 | 38 ± 2 | 25 ± 1 |
| MS-325/28 | 325 | 0.028 | 0.050 | 41% | 56 ± 2 | 51 ± 2 | 45 ± 2 | 39 ± 2 |
| MS-250/30 | 250 | 0.030 | 0.072 | 50% | 62 ± 2 | 58 ± 2 | 45 ± 2 | 28 ± 2 |

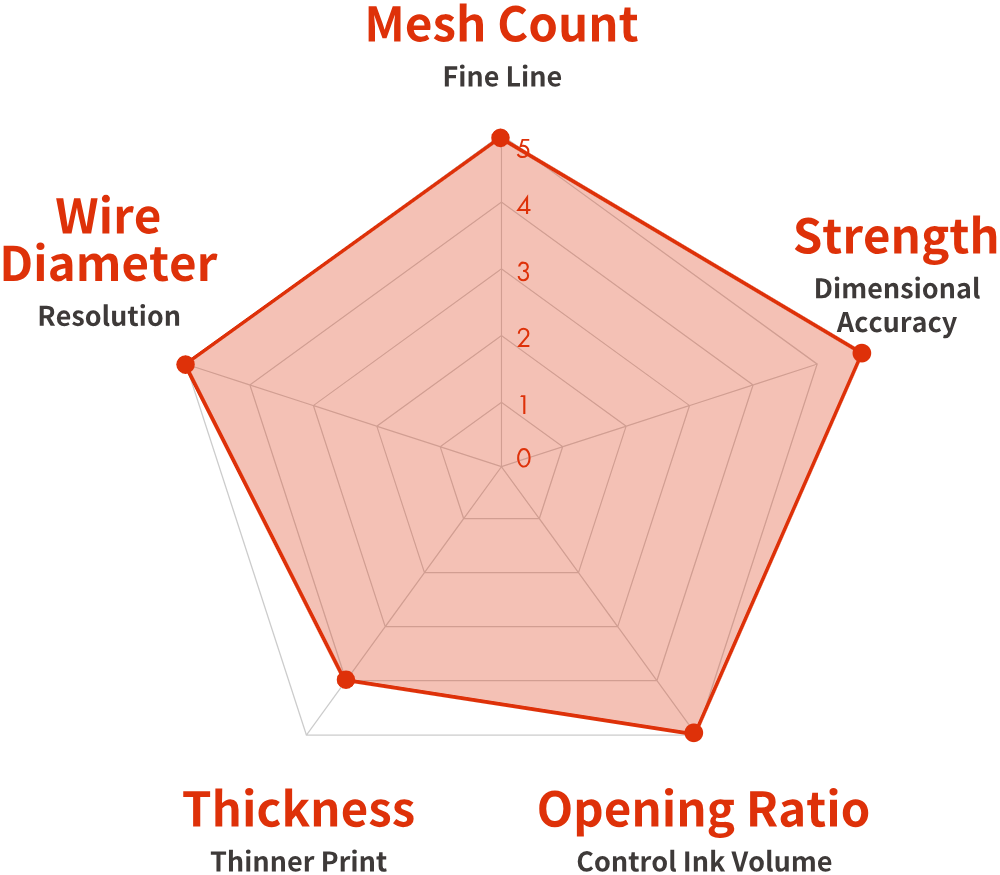

Supermesh – Type HS & SHS & UHS
Malla metálica tejida de acero inoxidable de resistencia media-alta
Utilizando hilos de acero inoxidable de 3 veces mayor resistencia que BS con baja elongación, los hilos se tejen con un ratio de apertura del 60 %. Es apropiado para impresión de solder bump o paste dropping.

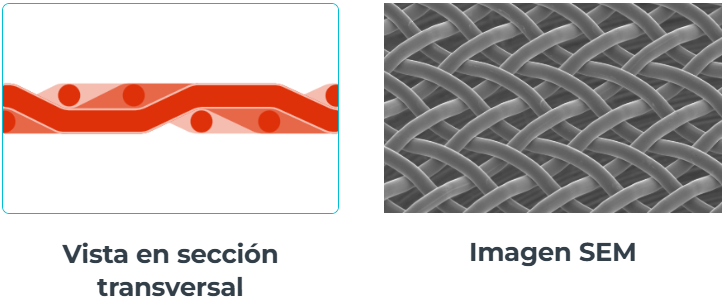

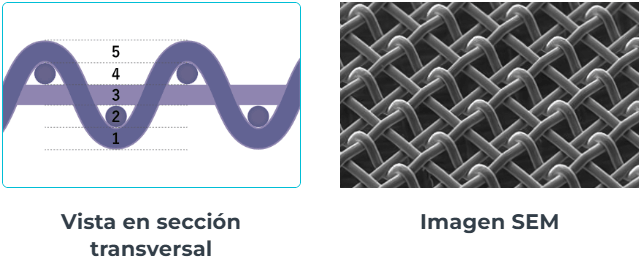

Vista en sección transversal
Imagen SEM

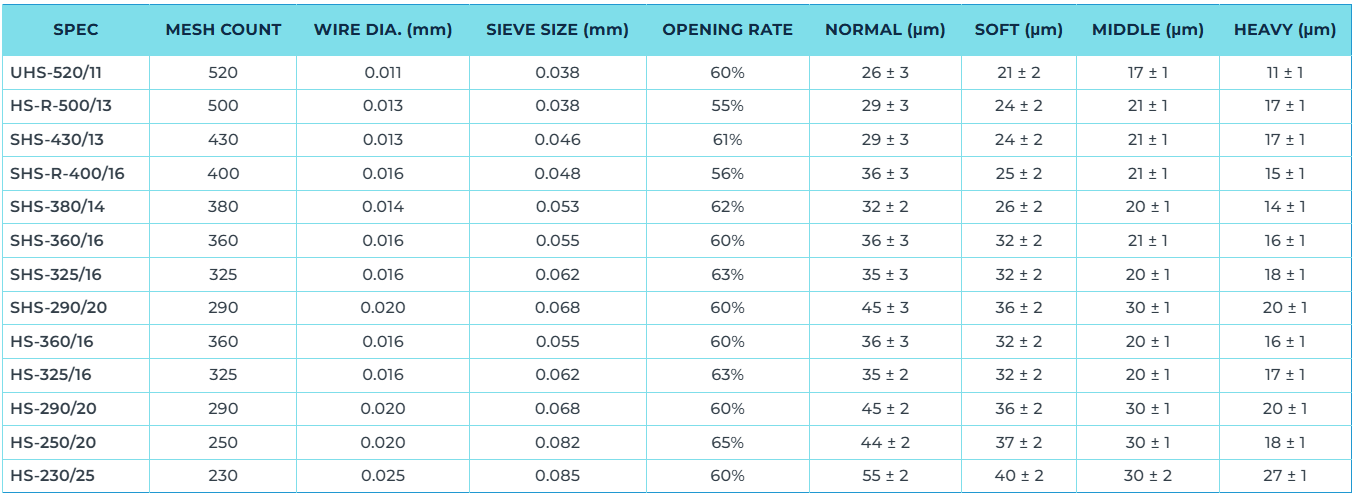

| SPEC | MESH COUNT | WIRE DIA. (mm) | SIEVE SIZE (mm) | OPENING RATE | NORMAL (μm) | SOFT (μm) | MIDDLE (μm) | HEAVY (μm) |
|---|---|---|---|---|---|---|---|---|
| UHS-520/11 | 520 | 0.011 | 0.038 | 60% | 26 ± 3 | 21 ± 2 | 17 ± 1 | 11 ± 1 |
| HS-R-500/13 | 500 | 0.013 | 0.038 | 55% | 29 ± 3 | 24 ± 2 | 21 ± 1 | 17 ± 1 |
| SHS-430/13 | 430 | 0.013 | 0.046 | 61% | 29 ± 3 | 24 ± 2 | 21 ± 1 | 17 ± 1 |
| SHS-R-400/16 | 400 | 0.016 | 0.048 | 56% | 36 ± 3 | 25 ± 2 | 21 ± 1 | 15 ± 1 |
| SHS-380/14 | 380 | 0.014 | 0.053 | 62% | 32 ± 2 | 26 ± 2 | 20 ± 1 | 14 ± 1 |
| SHS-360/16 | 360 | 0.016 | 0.055 | 60% | 36 ± 3 | 32 ± 2 | 21 ± 1 | 16 ± 1 |
| SHS-325/16 | 325 | 0.016 | 0.062 | 63% | 35 ± 3 | 32 ± 2 | 20 ± 1 | 18 ± 1 |
| SHS-290/20 | 290 | 0.020 | 0.068 | 60% | 45 ± 3 | 36 ± 2 | 30 ± 1 | 20 ± 1 |
| HS-360/16 | 360 | 0.016 | 0.055 | 60% | 36 ± 3 | 32 ± 2 | 20 ± 1 | 16 ± 1 |
| HS-325/16 | 325 | 0.016 | 0.062 | 63% | 35 ± 2 | 32 ± 2 | 20 ± 1 | 17 ± 1 |
| HS-290/20 | 290 | 0.020 | 0.068 | 60% | 45 ± 2 | 36 ± 2 | 30 ± 1 | 20 ± 1 |
| HS-250/20 | 250 | 0.020 | 0.082 | 65% | 44 ± 2 | 37 ± 2 | 30 ± 1 | 18 ± 1 |
| HS-230/25 | 230 | 0.025 | 0.085 | 60% | 55 ± 2 | 40 ± 2 | 30 ± 2 | 27 ± 1 |

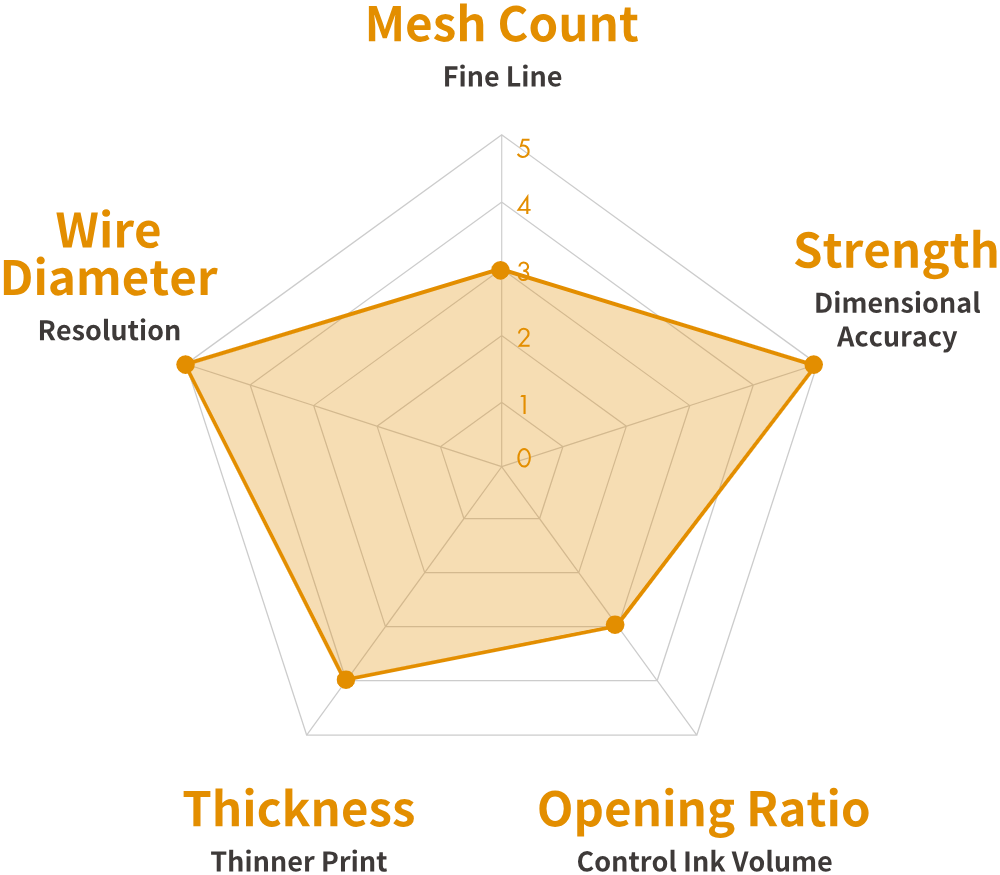

Ultra Hard – Type HS-D
Malla metálica tejida de acero inoxidable ultrarresistente «sin deformación»
La resistencia a la tracción de Supermesh HS-D es más de 3 veces superior a BS-Standard. Produce una impresión más estable y dimensionalmente precisa, además de una longevidad esperada de 2×–3× respecto a mallas convencionales. El potencial de la serigrafía se ve aún más potenciado.

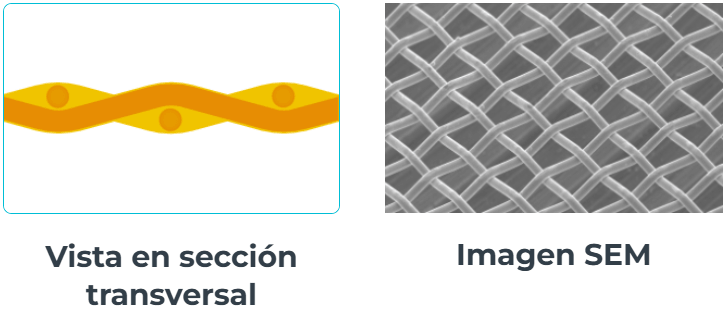

Vista en sección transversal
Imagen SEM

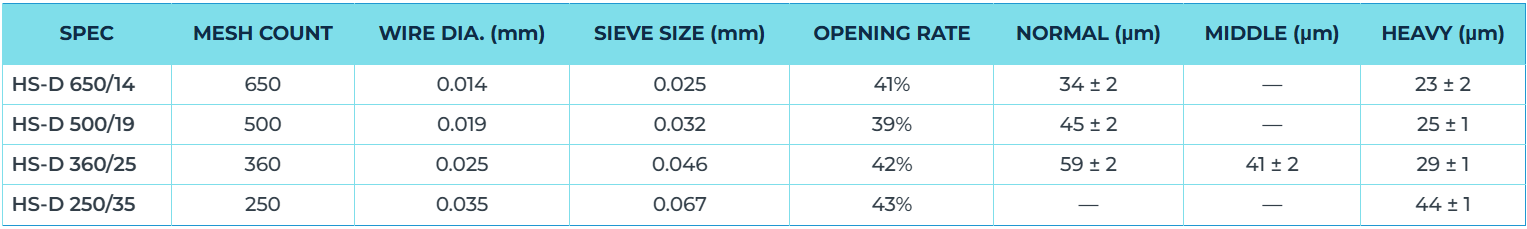

| SPEC | MESH COUNT | WIRE DIA. (mm) | SIEVE SIZE (mm) | OPENING RATE | NORMAL (μm) | MIDDLE (μm) | HEAVY (μm) |
|---|---|---|---|---|---|---|---|
| HS-D 650/14 | 650 | 0.014 | 0.025 | 41% | 34 ± 2 | — | 23 ± 2 |
| HS-D 500/19 | 500 | 0.019 | 0.032 | 39% | 45 ± 2 | — | 25 ± 1 |
| HS-D 360/25 | 360 | 0.025 | 0.046 | 42% | 59 ± 2 | 41 ± 2 | 29 ± 1 |
| HS-D 250/35 | 250 | 0.035 | 0.067 | 43% | — | — | 44 ± 1 |

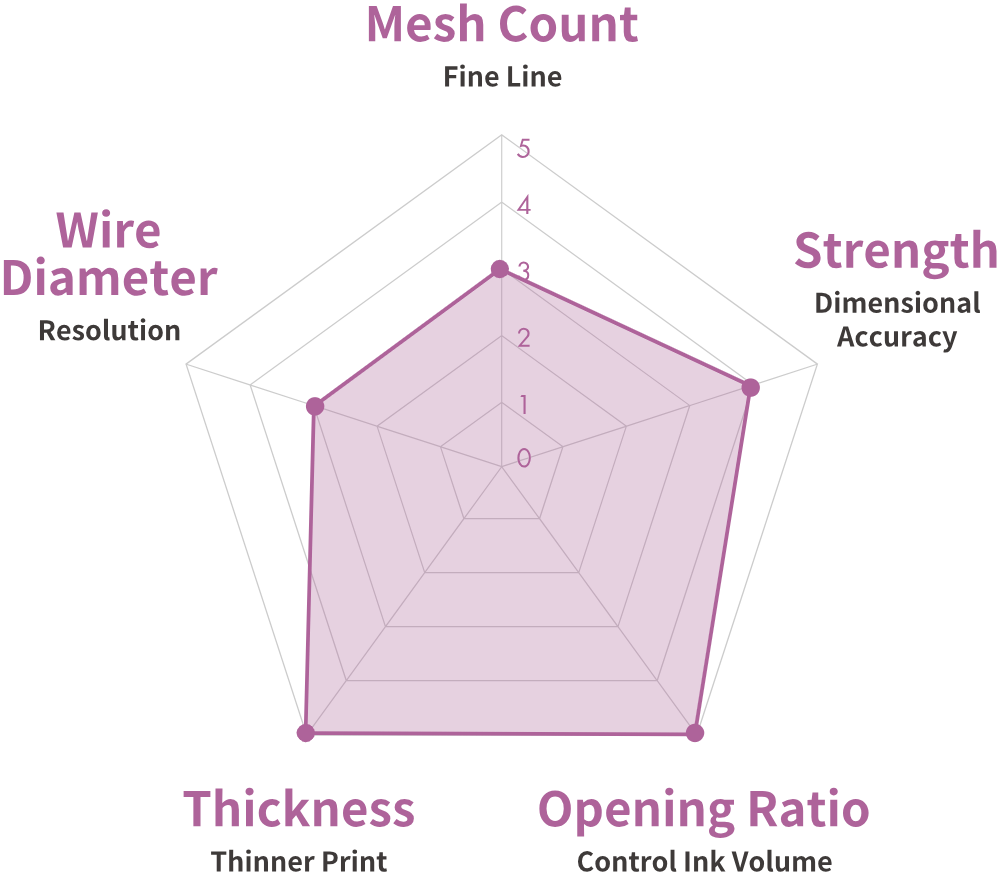

3D-mesh® – Type 3D
Malla metálica de acero inoxidable de tejido tupido
Los hilos se tejen con una estructura especial que produce una malla 3 veces más gruesa que el diámetro del hilo. 3D-mesh es adecuada para impresión sólida (solid printing).

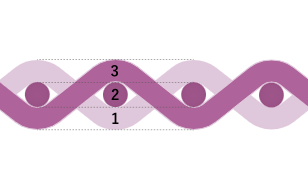

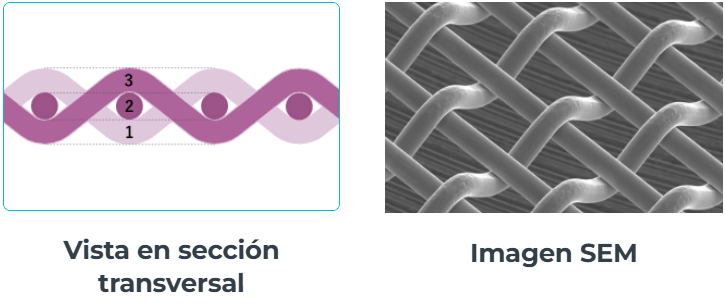

Vista en sección transversal
Imagen SEM

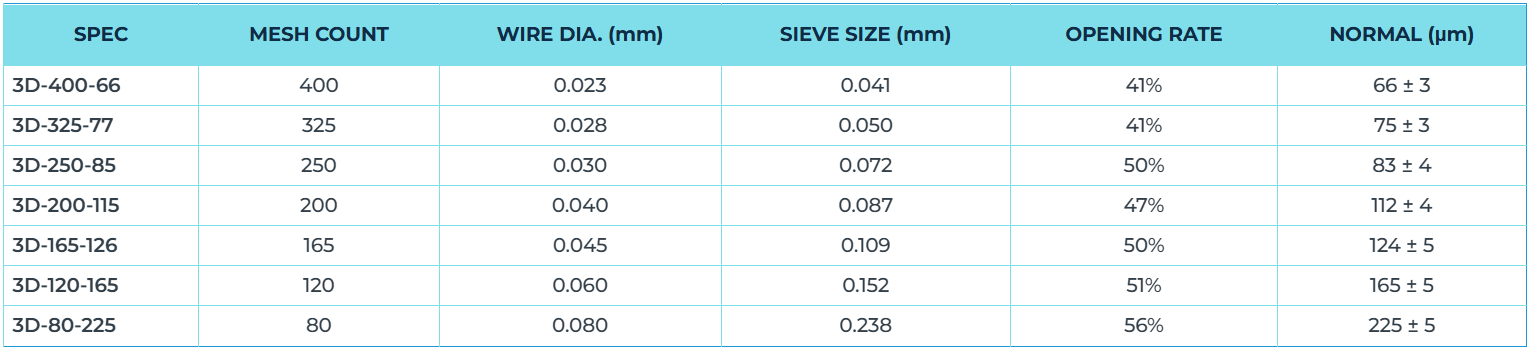

| SPEC | MESH COUNT | WIRE DIA. (mm) | SIEVE SIZE (mm) | OPENING RATE | NORMAL (μm) |
|---|---|---|---|---|---|
| 3D-400-66 | 400 | 0.023 | 0.041 | 41% | 66 ± 3 |
| 3D-325-77 | 325 | 0.028 | 0.050 | 41% | 75 ± 3 |
| 3D-250-85 | 250 | 0.030 | 0.072 | 50% | 83 ± 4 |
| 3D-200-115 | 200 | 0.040 | 0.087 | 47% | 112 ± 4 |
| 3D-165-126 | 165 | 0.045 | 0.109 | 50% | 124 ± 5 |
| 3D-120-165 | 120 | 0.060 | 0.152 | 51% | 165 ± 5 |
| 3D-80-225 | 80 | 0.080 | 0.238 | 56% | 225 ± 5 |
Solidmesh -Type S4 & S5
Malla metálica tejida de acero inoxidable de gran espesor

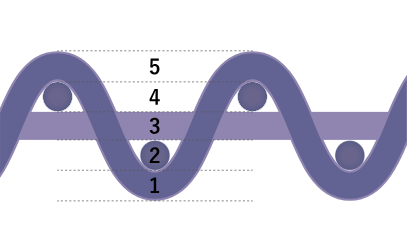

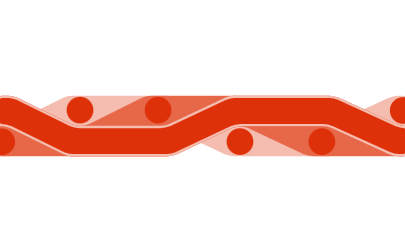

Vista en sección transversal
Imagen SEM
Al tejer hilo flexible a través de hilo súper resistente, se ha creado una malla única 4 a 5 veces más gruesa que otras. Solidmesh es ideal para serigrafía más gruesa.
Algunos ejemplos de uso

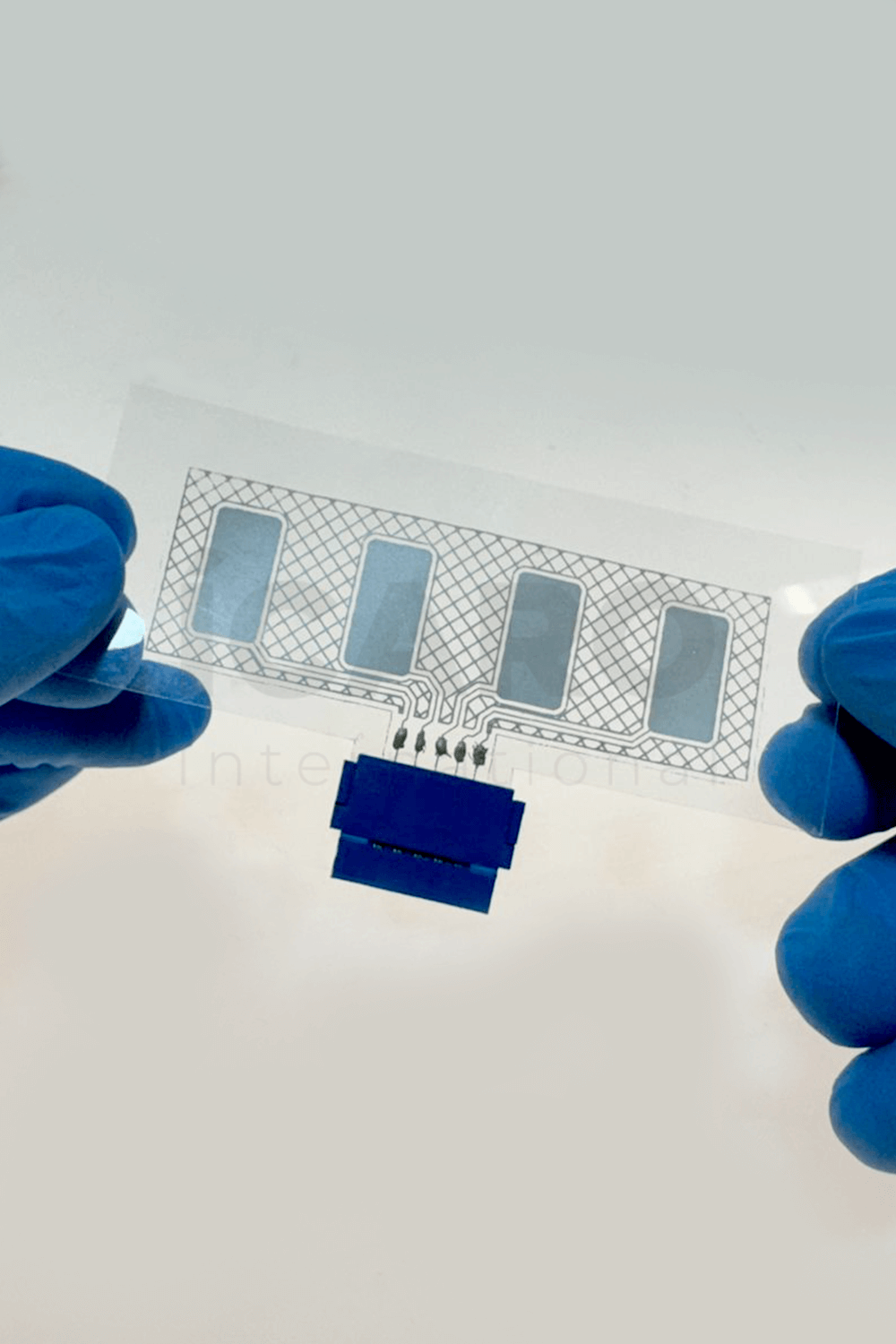

Capacitive switches

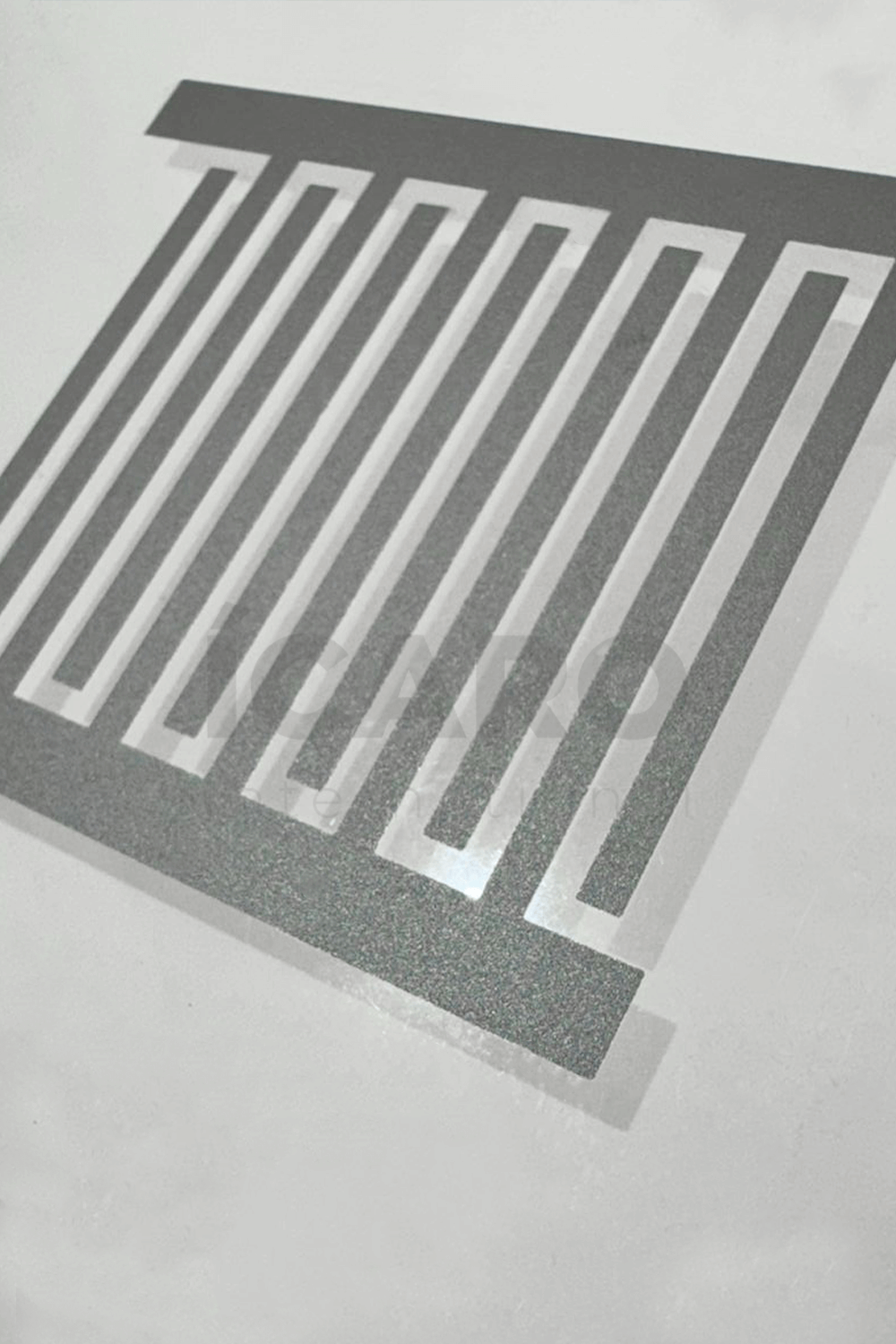

Printed heaters

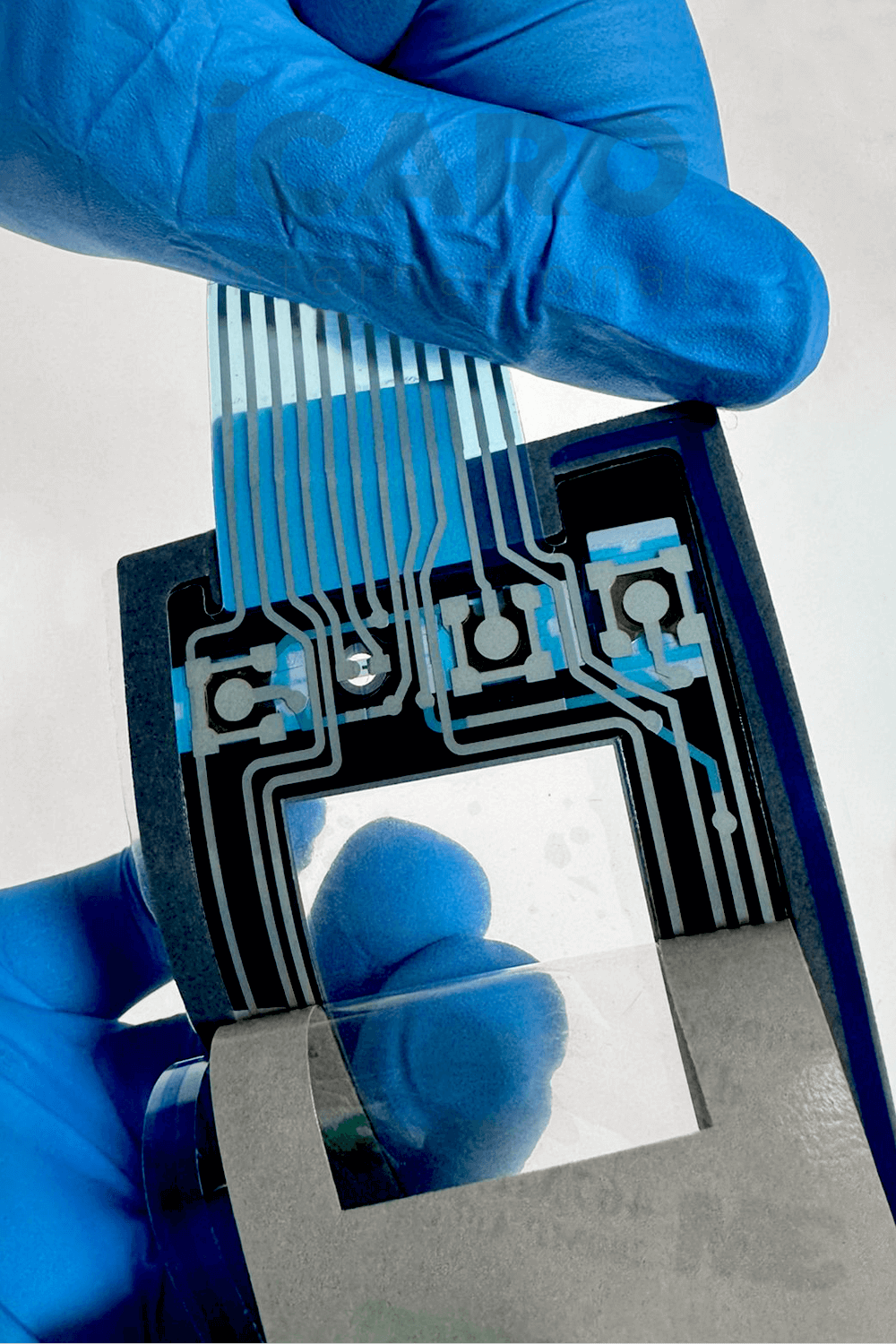

Flexible hybrid electronics
